Quais Topologias

O estudo da topologia da rede reconhece oito topologias básicas:

• Ponto-a-ponto
• barramento
• Estrela
• Anel ou circular
• Malha
• Árvore
• Híbrido

Ponto-a-ponto

A topologia ponto a ponto é a mais simples. Une dois computadores, através de um meio de transmissão qualquer. Dela pode-se formar novas topologias, incluindo novos nós em sua estrutura.

Barramento: Na topologia de barramento apenas um dos computadores estão ligados a um cabo contínuo que é terminado em ambas as extremidades por uma pequena ficha com uma resistência ligada entre a malha e o fio central do cabo.A função dos “terminadores” é de adaptarem a linha, isto é, fazerem com que a impedância vista para interior e para o exterior do cabo seja a mesma. Senão  há reflexão do sinal e, consequentemente, perda da comunicação.

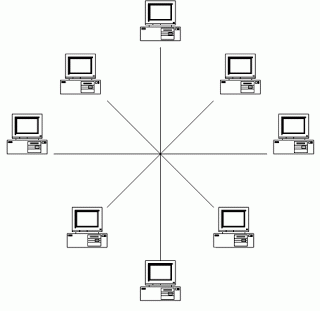

Estrela: "A mais comum atualmente", a topologia em estrela utiliza cabos de par trançado e um concentrador como ponto central da rede. O concentrador se encarrega de retransmitir todos os dados para todas as estações. A vantagem é  que  se um dos cabos, ou portas do concentrador ou uma das placas de rede estiver com problemas, apenas o nó ligado ao componente defeituoso ficará fora da rede.

Anel: Os dispositivos são conectados em série, formando um circuito fechado (anel) Os dados são transmitidos unidirecionalmente de nó em nó até atingir o seu destino. Os sinais sofrem menos distorção e atenuação no enlace entre as estações, pois há um repetidor em cada estação. Há um atraso de um ou mais bits em cada estação para processamento de dados. Há uma queda na confiabilidade para um grande número de estações.

Malha:Esta topologia é muito utilizada em várias configurações, pois facilita a instalação e configuração de dispositivos em redes mais simples. Todos os nós estão atados a todos os outros nós, como se estivessem entrelaçados. Já que são vários os caminhos possíveis por onde a informação pode fluir da origem até o destino, neste tipo de rede, o tempo de espera é reduzido e eventuais problemas não interrompem o funcionamento da rede.

Arvore:A topologia em árvore é essencialmente uma série de barras interconectadas.Geralmente existe uma barra central onde outros ramos menores se conectam.Cuidados adicionais devem ser tomados nas redes em árvores, pois cada ramificação significa que o sinal deverá se propagar por dois caminhos diferentes. Os sinais tem velocidades de propagação diferentes e refletirão os sinais de diferentes maneiras. Em geral, redes em árvore, vão trabalhar com taxa de transmissão menores do que as redes em barra comum, por estes motivos.

Hibrido:É a topologia mais utilizada em grandes redes. Assim, adequa-se a topologia de rede em função do ambiente, compensando os custos, expansibilidade, flexibilidade e funcionalidade de cada segmento de rede. São as que utilizam mais de uma topologia ao mesmo tempo, podendo existir várias configurações que podemos criar utilizando uma variação de outras topologias.Numa topologia híbrida, o desenho final da rede resulta da combinação de duas ou mais topologias de rede. A combinação de duas ou mais topologias de rede permite-nos beneficiar das vantagens de cada uma das topologias que integram esta topologia.
